Parts Diagram – Lelit PL62 Mara

Please use the diagrams below to help find the exact part you are looking for. After you find the part, copy the SKU #. Then use the search bar at the top of our website. If there are no results in the search, we most likely do not have the part. We only special order parts if the specific model was purchased through 1st-line Equipment. For general questions, please use our parts inquiry page.

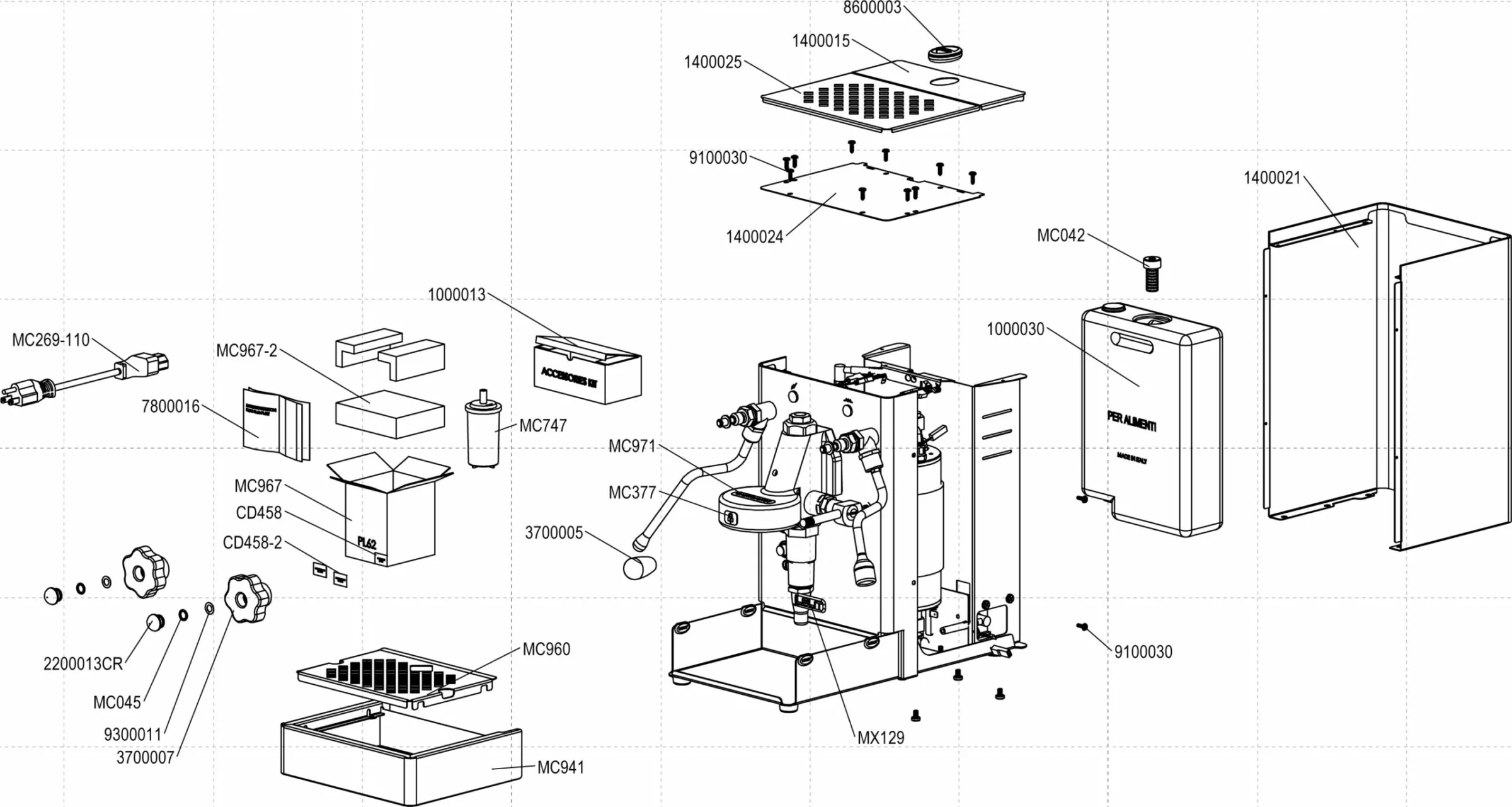

Lelit-PL62-parts-diagram-01
1000013 CD458
1000030 CD458-2
1400015 MC042
1400021 MC045
1400024 MC269-110
1400025 MC377
2200013CR MC747
3700005 MC941
3700007 MC960
7800016 MC967
8600003 MC967-2
9100030 MC971
9300011 MX129

Serial # 0 – 77949

Lelit-PL62-S-parts-diagram-03
1000006 CD368-2 MC421
1000007 CD506 MC422
1000008 CV103 MC526
1000009 GV028-43 MC532
1000012 GV211 MC593
1400014 GV654 MC784
1400017 MC004 MC785
3000001 MC005 MC786
3700002 MC006-110 MC918
3700015 MC007 MC919-1
8600001 MC017 MC922
8600007 MC101 MC927
9600008 MC111 MC930
9600009 MC117 MC933
9600010 MC130 MC935
9600019 MC141 MC937
9600056 MC220 MC963
9700014 MC263 MC964
CD338-2 MC268

Serial# 77950 & up

Lelit-PL62-S-parts-diagram-04
1000006 9600020 MC263
1000007 9600028 MC268
1000008 9600056 MC421
1000009 9600068 MC422
1000012 9700014 MC429
1400014 CD338-2 MC526
1400017 CD368-2 MC532
2200069 CD630 MC593
3000029 GV025-31 MC784
3700015 GV028-43 MC785
3700035 GV211 MC786
3700040 GV654 MC918
8600001 MC005 MC919-1
8600007 MC006-110 MC922
9100017 MC017 MC927
9200012 MC101 MC930
9300003 MC111 MC935
9400046 MC117 MC937
9600008 MC130 MC963
9600009 MC141 MC964
9600010

Lelit-PL62-S-parts-diagram-05
2200021
8700012
8700013
9600050
9700015
CD506
GV028-62
GV036-4
MC032
MC118
MC917
MC920-120
MC921
MC921-1
MC935
MC935F
MC965

Lelit-PL62-S-parts-diagram-06
3700065
8700010
9700001
CD024-442
CD024-462
GV036-8
MC005
MC010-110
MC017
MC073
MC117
MC141
MC744-110
MC931
MC935

Lelit-PL62-S-parts-diagram-07
1300001
2200009
2200011
2200012
8700002
8700003
8700007
9400001
9700010
9700011

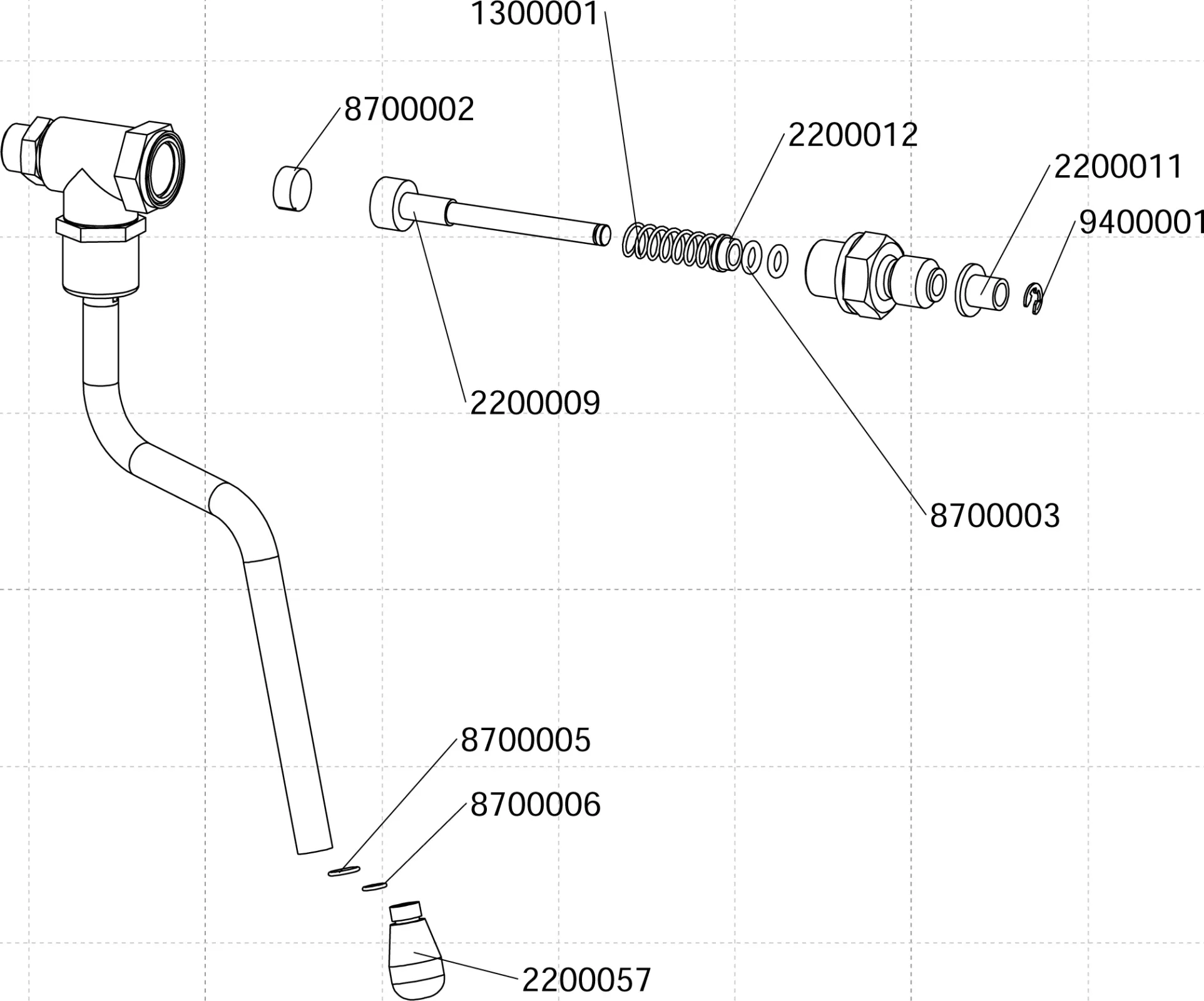

Lelit-PL62-S-parts-diagram-08
1300001
2200009
2200011
2200012
2200057
8700002
8700003
8700005
8700006
9400001

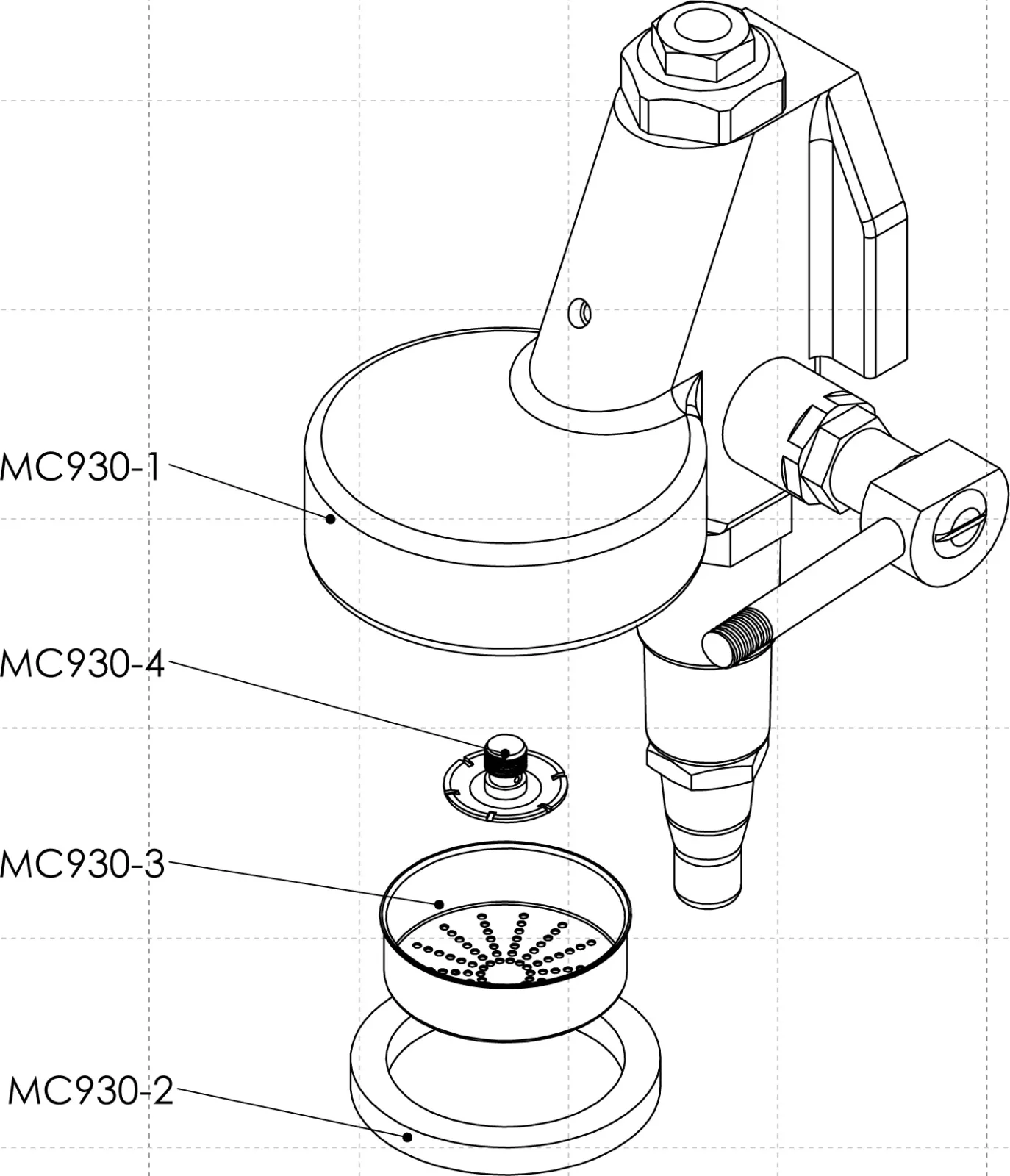

Lelit-PL62-S-parts-diagram-09
MC930-1
MC930-2
MC930-3
MC930-4

Lelit-PL62-S-parts-diagram-10
9700016CR
9700017CR
AC006
MC048-M12
MC050
MC754
MC754-2
MC754-C
MC756LELIT
MC757
MC967-1
PL100PLUS
